工业冷水机使用须知-控制器简介

时间:[2021-11-20]| 作者:admin

1 使用须知

尊敬的客户:

感谢您选择了我司的产品!

为了方便您的使用,请仔细阅读说明书,并按照说明书的步骤进行操作。



2 控制器简介

2.1控制器概述

K18型四压缩机冷却机控制器,性能稳定、可靠,功能完善,操作简便。特点如下:

1、 使用NTC型热电感应温度,采用高性能PID算法,控制效果好。

2、 主控板板采用先进的、高集成度的一体化进口单片机,极大的提高了系统的抗干扰能力;

3、 搭载相序检测模块,适用线电压范围146-456V,能自动监测三相电错、缺相等。

4、 扩展功能:可通过RS485接口与第三方通讯。

5、 采用7寸全触摸屏控制,操作方便,显示直观,有用户、厂家参数设置

6、 能实时查询历史故障、继电器输出、开关量输入状态。

7、自带电流检测功能,取代热过载继电器,方便,可靠。

2.2控制器规格说明

序号

规格参数

规格说明

序号

规格参数

规格说明

1

控制器输入电源

AC12V/DC12V ±5%

6

开关量输出

5个继电器250VAC 5A

2

测温范围

-48.0~99.9°C

7

继电器负载类型

报警器、接触器或电磁阀

3

测量精度

0.1°C/NTC

8

开关量输入

12个无源信号输入

4

工作环境

-10°C~60°C,≤85%非凝露

9

模拟量输入

2路NTC型热电阻(3435K)

5

存储环境

-20°C~70°C,≤85%非凝露

10

电流输入

4路电流检测

1

3 界面与操作说明

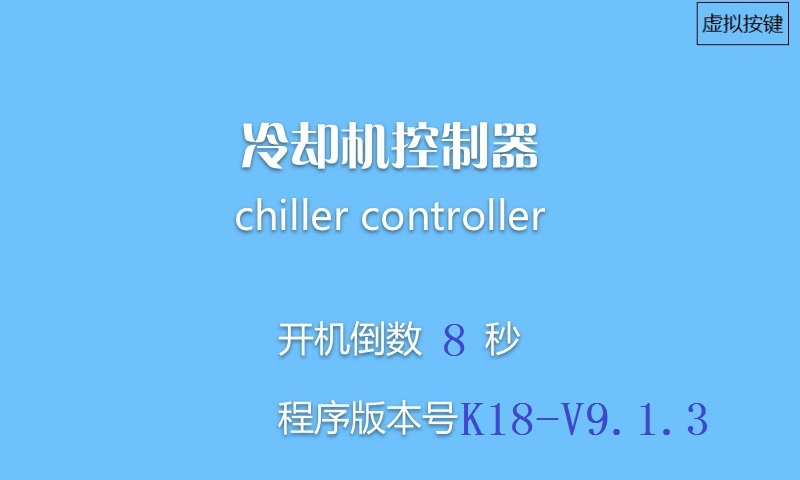

3.1 开机界面

  给控制器上电后,进入开机界面

 图片 3.png





 程序版本号请以实际为准。在开机倒计时界面,点击“虚拟按键”的位置可以进入厂家设置界面。厂家设置默认密码为:1234。提示:出厂后密码请及时修改,具体见“3.5.2厂家密码修改



3.2 主界面

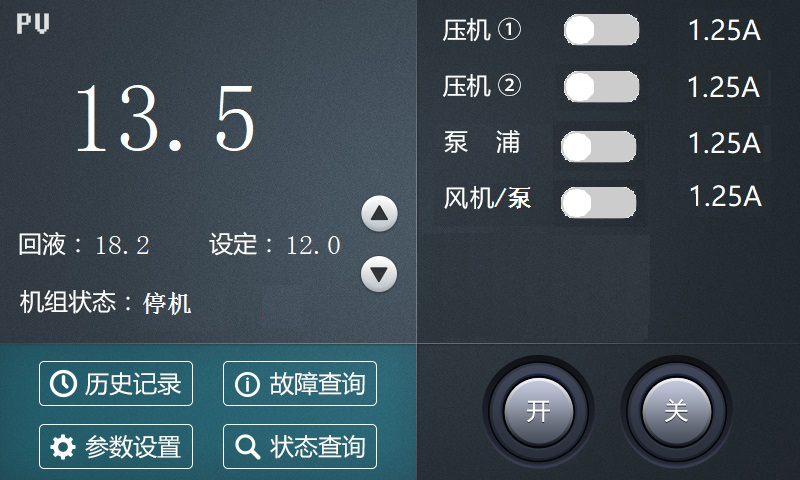

1 待机界面

图片 71.png



下面将对部分按键和图标进行说明:

序号

按键

按键名称

功能

描述

1

 图片 62.png

历史记录

查询历史故障记录

查询最近发生的12次故障记录

2

 图片 63.png

故障查询

查询当前发生的故障

查询当前发生的故障记录

3

 图片 64.png

参数设置

用户参数设置

用户参数的设置

4

 图片 26.png

状态查询

机组运行状态查询

查询机组继电器运行状态,开关量状态和机组累计运行时间


5

图片 66.png

增加

增加数值

向上增加设定温度

6

图片 67.png

减少

减少数值

向下减少设定温度

7

图片 68.png

开机

开启机组

启动机组:机组启动后显示绿色

关闭机组:机组关闭后显示灰色

8

图片 69.png

关机

关闭机组

启动机组:机组启动后显示灰色

关闭机组:机组关闭后显示绿色



2 运行界面

图片 15.png



序号

图标

图标名称

                  描述

1

图片 16.png

开启

该图标表示设备处于开启状态关闭状态显示灰色

2

图片 72.png

关闭

该图标表示设备处于关闭状态开启状态显示蓝色

3

图片 20.png

故障

该图标表示设备有故障,没有故障则不显示

4

图片 73.png

常闭

该图标表示处于常闭状态常开则表示灰色

5

图片 74.png

常开

该图标表示处于常开状态常闭则表示绿色

6

图片 88.png

开启

该图标表示继电器处于开启状态关闭状态显示灰色OFF

7

图片 87.png

关闭

该图标表示继电器处于关闭状态开启状态显示蓝色ON
