工业冷水机使用须知

时间:[2022-02-18]| 作者:admin

工业冷水机使用须知

1 使用须知

尊敬的客户:

感谢您选择了我司的产品!

为了方便您的使用,请仔细阅读说明书,并按照说明书的步骤进行操作。



2 控制器简介

2.1控制器概述

K18型四压缩机冷却机控制器,性能稳定、可靠,功能完善,操作简便。特点如下:
1、 使用NTC型热电阻感应温度,采用高性能PID算法,控制效果好。

2、 主控板板采用先进的、高集成度的一体化进口单片机,极大的提高了系统的抗干扰能力;

3、 搭载相序检测模块,适用线电压范围146-456V,能自动监测三相电错、缺相等。

4、 扩展功能:可通过RS485接口与第三方通讯。

5、 采用7寸全触摸屏控制,操作方便,显示直观,有用户、厂家参数设置

6、 能实时查询历史故障、继电器输出、开关量输入状态。

7、自带电流检测功能,取代热过载继电器,方便,可靠。

2.2控制器规格说明

序号

规格参数

规格说明

序号

规格参数

规格说明

1

控制器输入电源

AC12V/DC12V ±5%

6

开关量输出

7个继电器250VAC 2A

2

测温范围

-48.0~99.9°C

7

继电器负载类型

报警器、接触器或电磁阀

3

测量精度

0.1°C/NTC

8

开关量输入

18个无源信号输入

4

工作环境

-10°C~60°C,≤85%非凝露

9

模拟量输入

2路NTC型热电阻(3435K)

5

存储环境

-20°C~70°C,≤85%非凝露

10

电流输入

4路电流检测


3 界面与操作说明

3.1 开机界面

  给控制器上电后,进入开机界面






 程序版本号请以实际为准。在开机倒计时界面,点击“虚拟按键”的位置可以进入厂家设置界面。厂家设置默认密码为:1234。提示:出厂后密码请及时修改,具体见3.5.2厂家密码修改



3.2 主界面

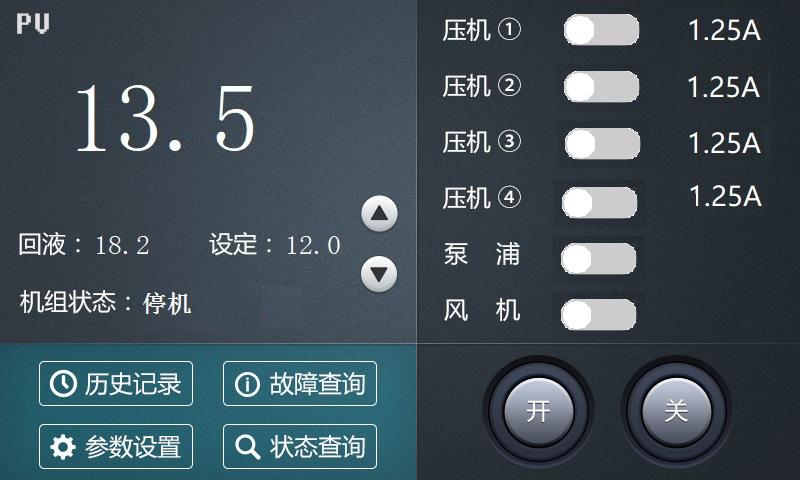

1 待机界面

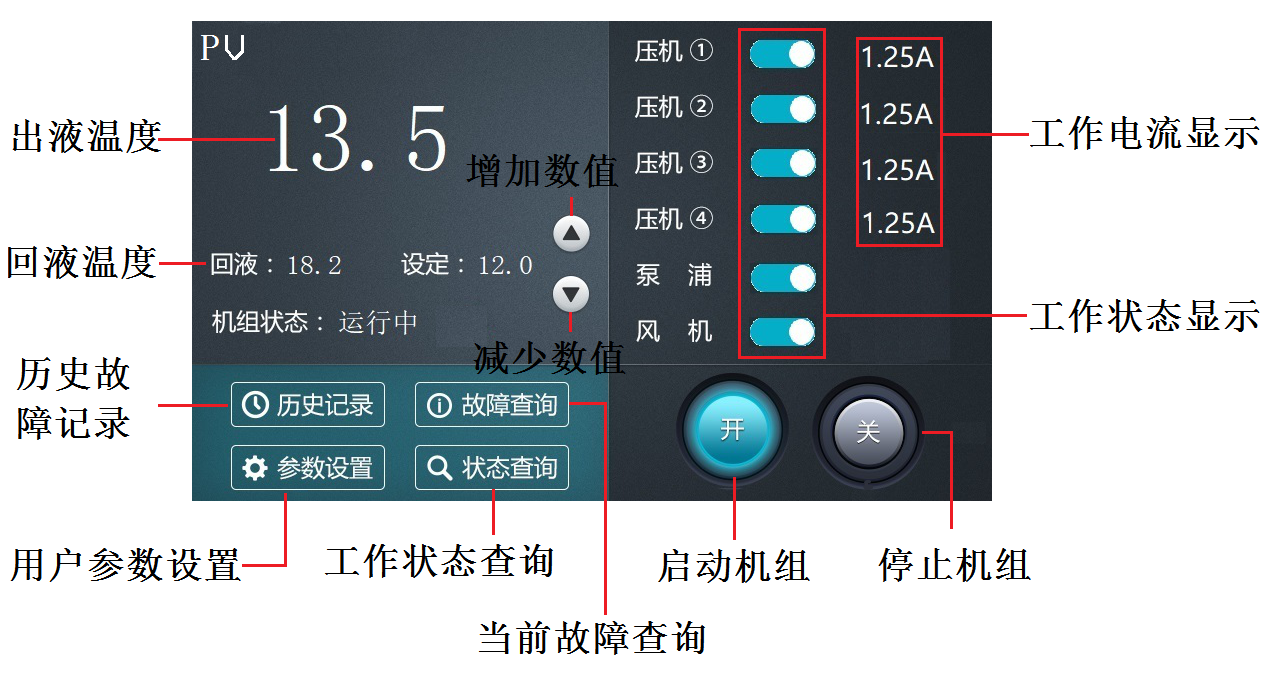

下面将对部分按键和图标进行说明:

序号

按键

按键名称

功能

描述

1


历史记录

查询历史故障记录

查询最近发生的12次故障记录

2


故障查询

查询当前发生的故障

查询当前发生的故障记录

3


参数设置

用户参数设置

用户参数的设置

4


状态查询

机组运行状态查询

查询机组继电器运行状态,开关量状态和机组累计运行时间

5


增加

增加数值

向上增加设定温度

6


减少

减少数值

向下减少设定温度

7


开机

开启机组

启动机组:机组启动后显示绿色

关闭机组:机组关闭后显示灰色

8


关机

关闭机组

启动机组:机组启动后显示灰色

关闭机组:机组关闭后显示绿色



2 运行界面




序号

图标

图标名称

                  描述

1


开启

该图标表示设备处于开启状态,关闭状态显示灰色

2


关闭

该图标表示设备处于关闭状态,开启状态显示蓝色

3


故障

该图标表示设备有故障,没有故障则不显示

4


常闭

该图标表示处于常闭状态,常开则表示灰色

5


常开

该图标表示处于常开状态,常闭则表示绿色

6


开启

该图标表示继电器处于开启状态,关闭状态显示灰色OFF

7


关闭

该图标表示继电器处于关闭状态,开启状态显示蓝色ON













3.3 当前故障查询界面

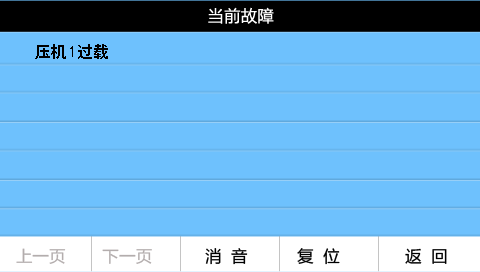

    当机组出现故障了,在主界面 图片19.png 会闪烁显示,此时点击主界面的图片20.png图标可进入查看当前所发生的故障。在当前故障界面下,可按“消音”键停止蜂鸣器响。当故障清除后,按“复位”键可复位故障,如果故障没有清除,则当前故障还没消除,不可复位。




序号

按键

按键名称

                  描述

1


故障复位

消除故障后,按此按键复位故障

2


消音

消除系统报警声音

3


上翻页

翻页查询故障信息,灰色不可按,绿色可按

4


下翻页

翻页查询故障信息,灰色不可按,绿色可按

5


返回

返回主页面

3.4 查询界面

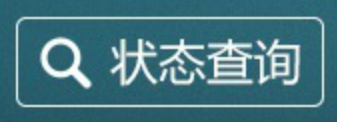

在主界面按下图片27.png,进入如下状态查询界面:

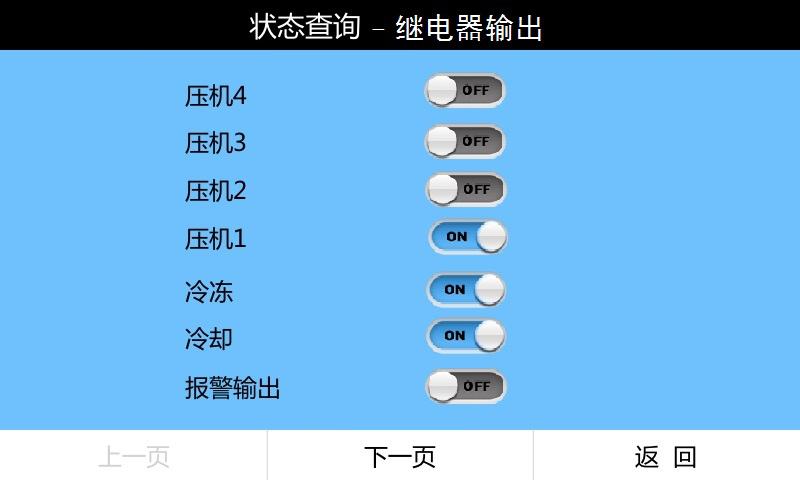

3.4.1 继电器输出查询


当灯为灰色图片29.png时,表示相应继电器没有输出。

当灯为绿色图片30.png时,表示相应继电器正在输出。

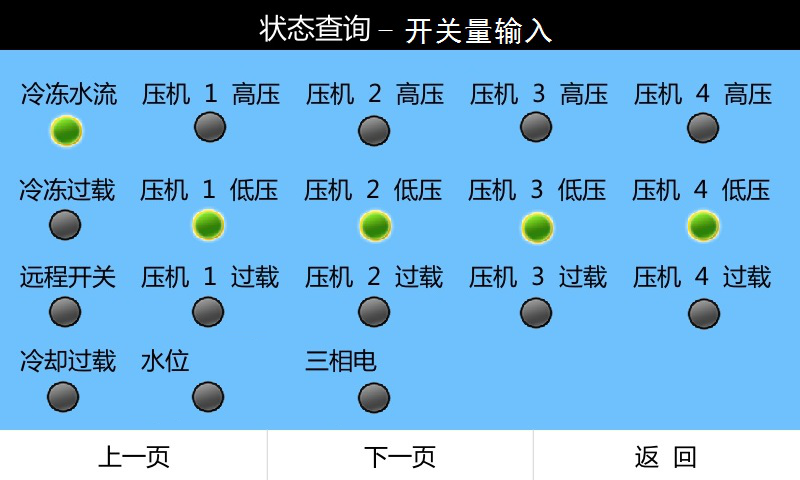

3.4.2 开关量输入查询


当灯为灰色图片32.png时,表示相应开光量输入处于断开状态。

当灯为绿色图片33.png时,表示相应开光量输入处于闭合状态。

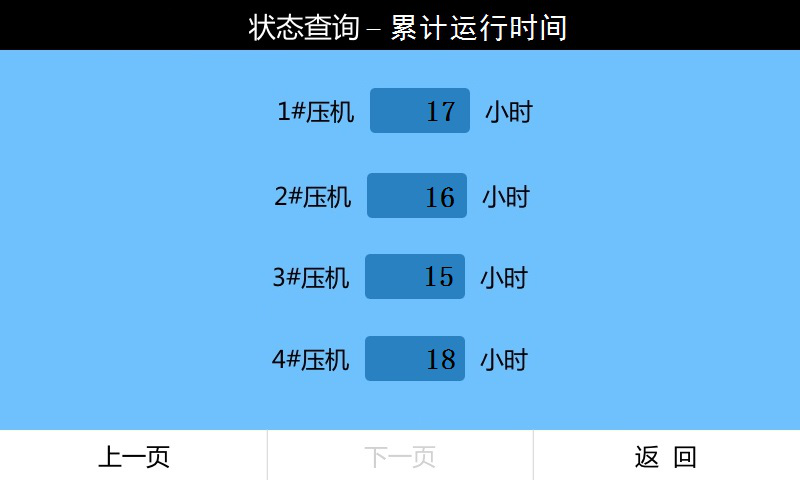

3.4.3 累计运行时间查询


查看压缩机累计运行时间

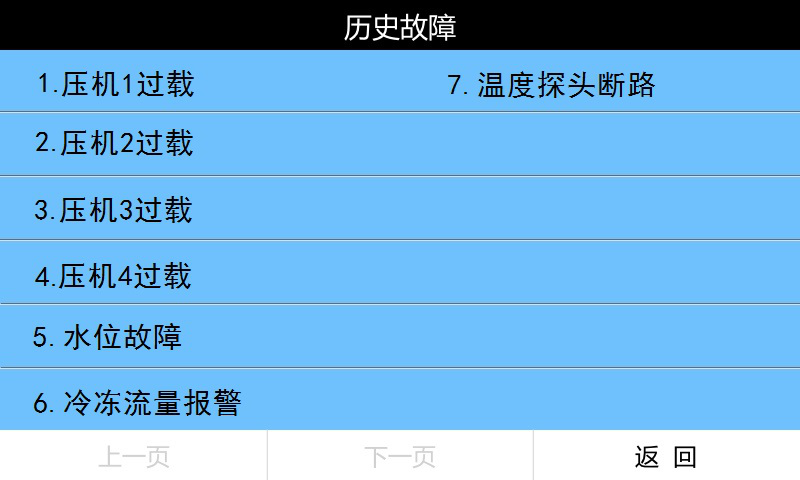

3.4.4 历史故障查询


3.5 设置界面

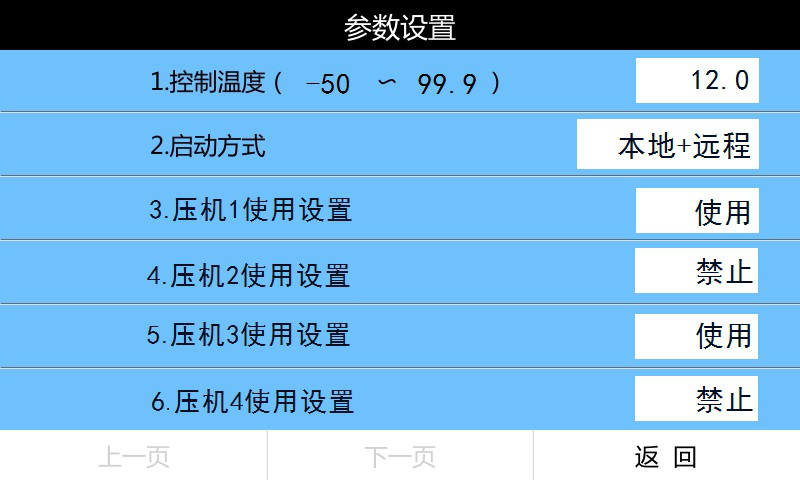

3.5.1 用户参数设置

在主界面点击图片36.png进入用户参数设置




各参数含义:

序号

参数名称

出厂设置

参数范围

功能说明

1

控制温度

12.0℃

-50.0~99.9℃

2

启动方式

本地

本地/本地+远程/远程

本地:只能本地控制设备启停

本地+远程:本地和远程都可以控制设备启停

远程:只能远程控制设备启停

3

压机1使用选择

使用

使用/禁止

允许/禁止压缩机1是否使用

4

压机2使用选择

使用

使用/禁止

允许/禁止压缩机2是否使用

5

压机3使用选择

使用

使用/禁止

允许/禁止压缩机3是否使用

6

压机4使用选择

使用

使用/禁止

允许/禁止压缩机4是否使用
