工业冷水机用户使用手册

时间:[2022-03-25]| 作者:admin

一、冷水机安装

  1)安装冷水机时,注意不要损坏机组,合理布局冷水机周围空间,以方便维保养

冷水机。

  2)按照公认的配管系统设计及施工安装标准,合理设计和安装冻水和冷却水系统,以充分发挥冷水机性能。

3)机组应水平放置,及安装在通风位置。

4)水源及散热水塔周围环境恶劣时,冷冻水和冷却水回路必须安装Y型过滤器及定时清理,封闭冷冻水系统最高处必须安装自动排气阀,系统最低处安装排水接头,以系统排水用。

5)根据机组制冷能力选用匹配的冷却塔。

6)冷冻水喉通过试漏后,包橡塑管保温层,避免冷量散失及管路滴水。

7)水塔管路系统之冷却水管尺寸切勿小于冷水机额定尺寸,否则引起高/低故障烧坏压缩机,不在本司保用之列。

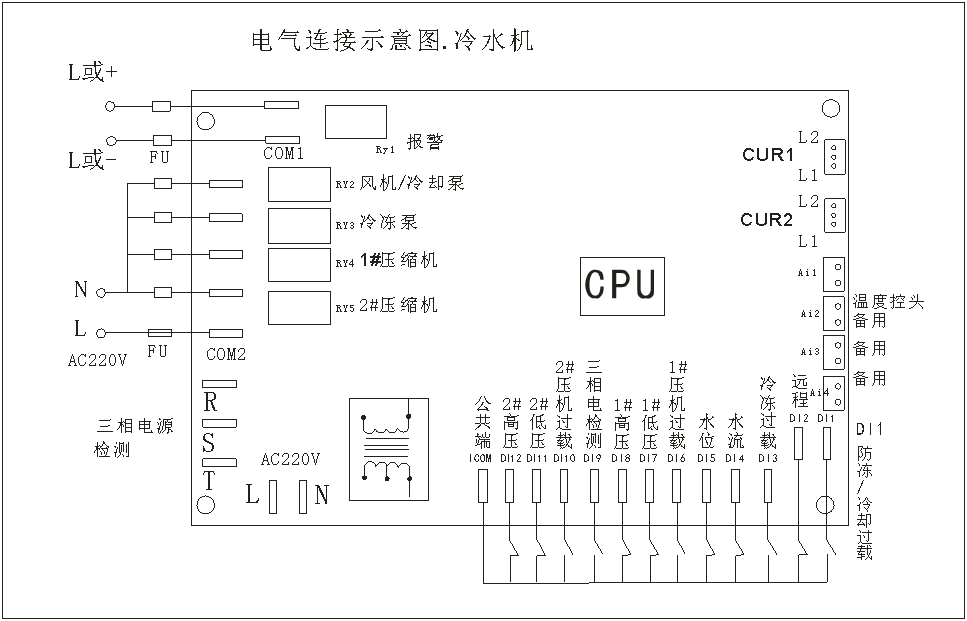

二、电源连接

  1)工业冷水机电源采用三相四线,电源线(RST)接电源火线,(N)接零线,(G)接地线。(注切勿将零线(N)接于电源火线或地线位置)

  2)机组用主电源线经电控箱上的穿孔连接在箱内接柱上,保证连接紧固。主电源的线径必需足够大,符合此机器的用线要求,否则视作操作不当,由此引起的损坏不在本公司保养范围之内。

3)机组配电要求:主电源电压:额定电压±10%以内

                   主电源频率:额定频率±2%以内

  4)主电源电压波动超过规定范围时,不准起动冷水机,否则视作操作不当,由此引起的损坏不在本公司保养范围之内。

  5)水系统之水流开关,水泵,冷却塔电机等连接线路必要时要正确连接在机组控制电路中。

  6)冷水机组设有电流过载保护,压缩机排气端之高低压保护,马达线圈过热保护,防冰保护,冷却水之水流畅通保护等多种保护措施,先进的控制电路,本公司冷水机组的控制电路已在工厂里安装调试完成,切勿擅自改动,如需改动请与本公司联系。

三、开机前准备

1)检查机组周围是否有异状,机组螺丝是否松动。

2)检查机组电源连接是否妥当。(电压是否符合冷水机电压要求)

3)检查散热水喉水闸是否已开,水塔是否在运转状态,冷水喉闸制是否已开。

4)先开冷却系统中的水泵,水塔,风扇后开冷水机组。

四、面板指示图


五、操作流程

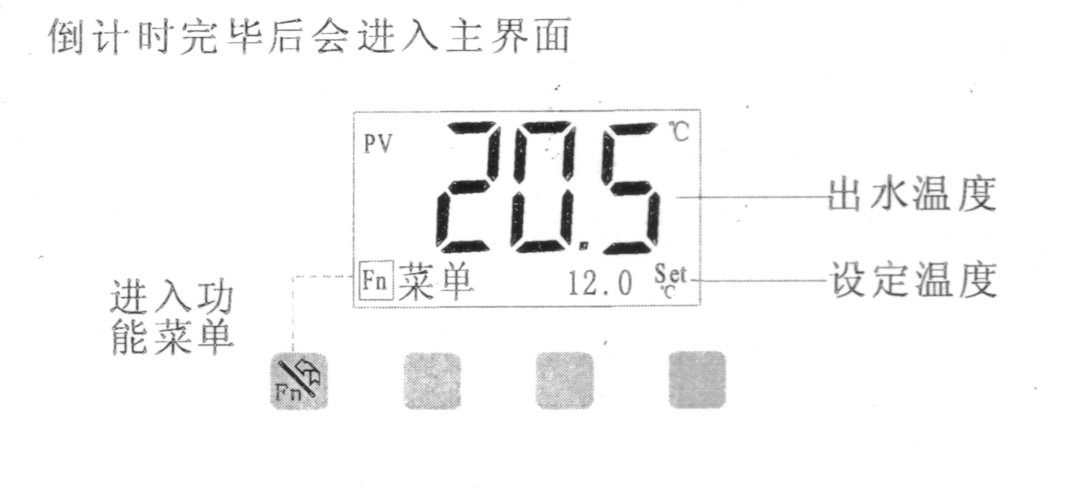

   1主界面

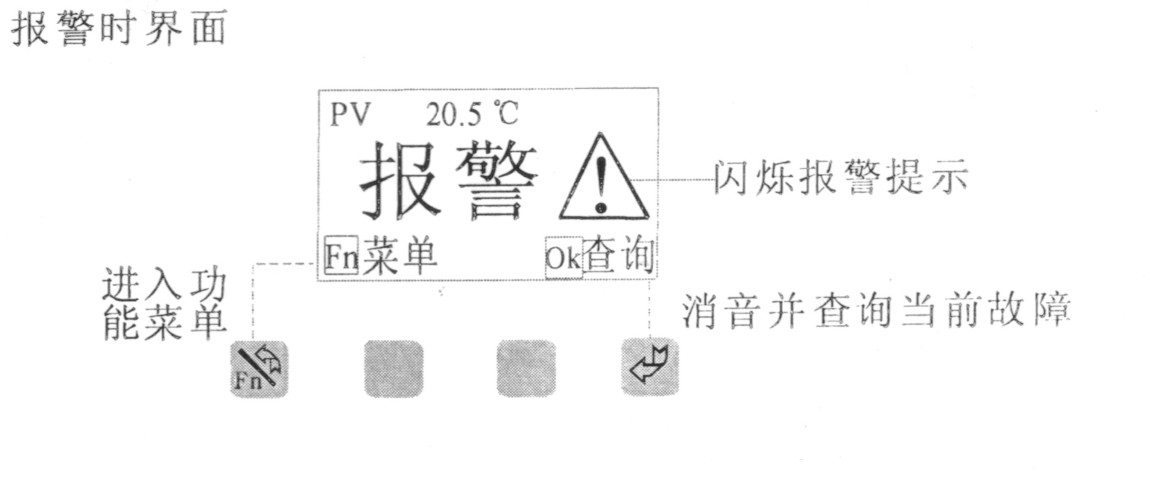

2)报警时界面

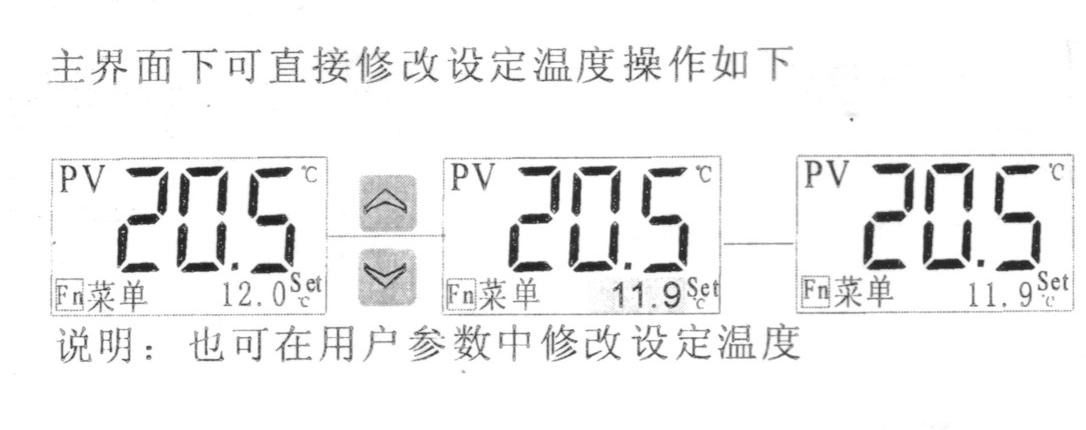

3)快速修改设定温度

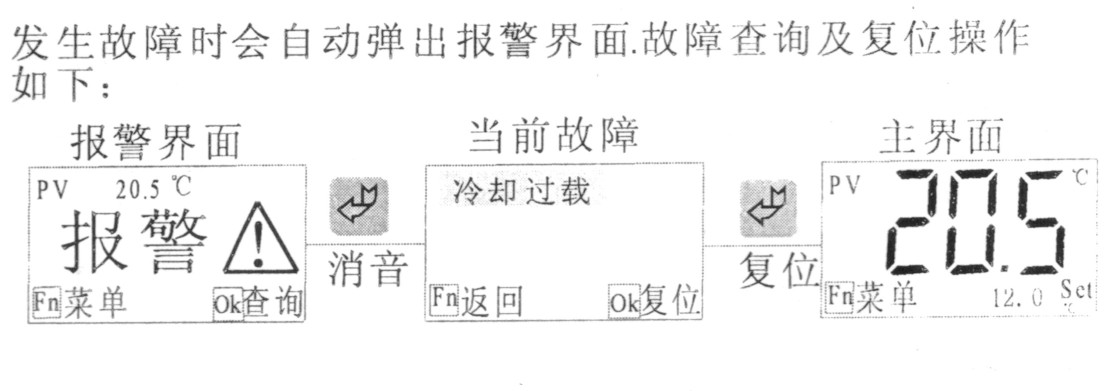

4)查询/复位故障

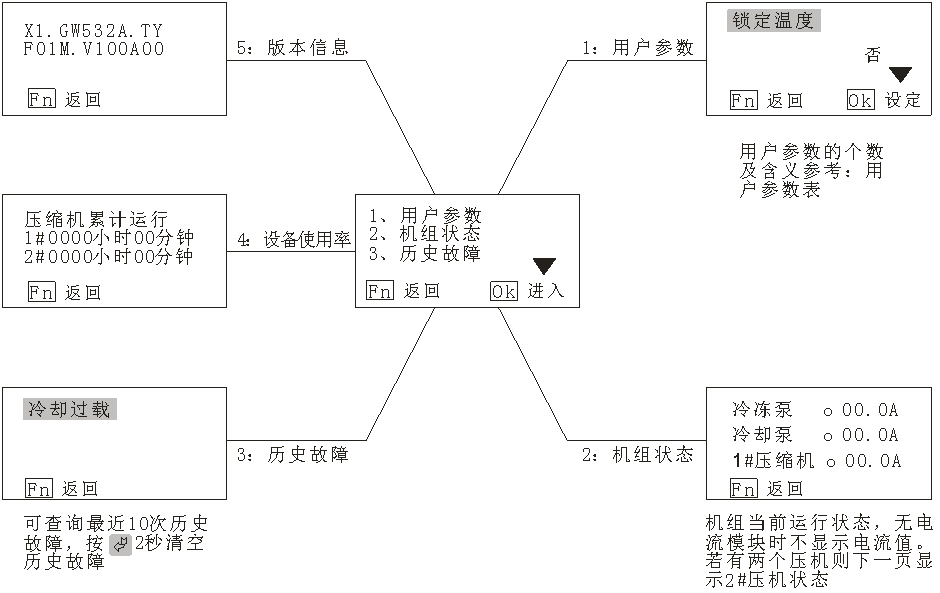

六、功能菜单

在主界面下按图片9.png进入功能菜单,功能菜单包含5项内容。

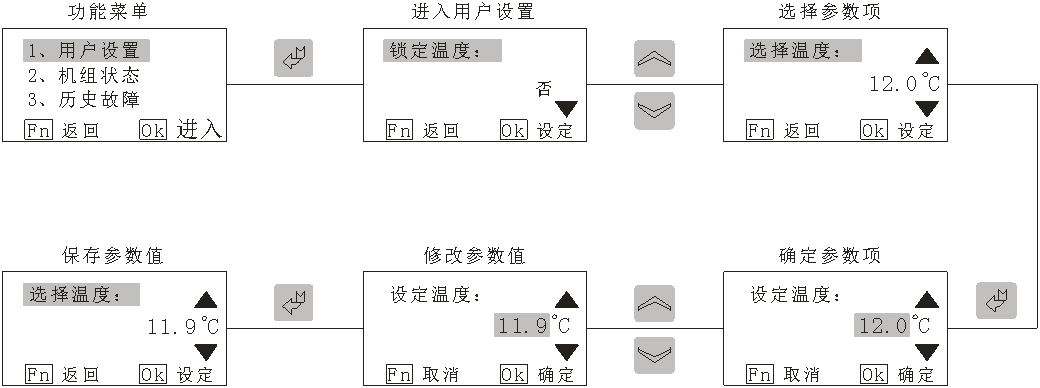

七、参数操作

参数值的修改操作,以用户操作修改设定温度为例进行说明:



八、
用户参数表

参数名称

出厂值

设定范围

备注

锁定温度

~

锁定快速修改设定温度

设定温度

12.0

-38.0~99.9

范围受厂家参数最大/最小设定温度的限制

调节对比度

32

20~44

调节液晶对比度

启动方式

本地

本地~远程~本地+远程

本地:公可以本地启停机组远程:公可远程启停机组。

本地+远程:本地和远程都可启停机组

关背光时间

0

0~255分钟

0:不关背光

多语言

中文

中文~english

选择显示语言

九、故障表

故障名称

检测条件

故障处理

解决方法

1#压机高压

1#压机运行检测

1#压机

检测输入是否和开关量设置一致

1#压机低压

1#压机过载

1#压机电流过高

检测压机额定电流设置是否合理

1#压机电流过低

检测压机电流接线是否正确,接口是否牢固

2#压机高压

2#压机运行检测

2#压机

检测输入是否和开关量设置一致

2#压机低压

2#压机过载

2#压机电流过高

检测压机额定电流设置是否合理

2#压机电流过低

检测压机电流接线是否正确,接口是否牢固

温度过低

运行检测

停压机、延时停冷却泵

出水温度低于设定的低温保护温度

超温预警

只报警

出水温度高于超温预警温度

超温报警

停压机、延时停冷却泵

出水温度高于设定的高温保护温度

防冻故障

上电检测

停压机、延时停冷却泵

检测防冻输入是否和开关量设置一致

探头断路

检查温度探头是否接解良好

探头短路

冷却过载

冷却泵启动后检测

停压机和冷却泵

检测冷却过载输入是否和开关量设置一致

冷却电流过高

检测冷却泵额定电流设置是否合理

冷却电流过低

检测冷却泵电流接线是否正确,接口是否牢固

水流故障

冷冻泵启动水流不足延时时间后检测

见参数水流不足停水泵

检测水流输入是否和开关量设置一致

冷冻过载

冷冻泵启动后检测

停机组

检测冷冻过载输入是否和开关量设置一致

冷冻电流过高

检测冷冻泵额定电流设置是否合理

冷冻电流过低

检测冷冻泵电流接线是否正确,接口是否牢固

电源故障

上电检测

停机组

请检测三相电输入是否缺相或逆相;开关量是否正确

水位故障

上电检测

见参数水位低停水泵

检测水们输入是否和开关量设置一致

机组需维护

运行检测

机组一旦停机则不能开启压机累计运行时间超过设定值
